2-AN/APG-68火控雷達（FCR） 2.1.1–空對空雷達顯示和性能 空對空雷達使用B-Scope表示法，它是從上到下觀察你面前的東西。 雷達數據可顯示在FCR（火控雷達）頁面和HUD（平視顯示器）上。 FCR電源開關必須設置為FWD，主模式需要設置為A-A（空對空），以便雷達正常工作。注意，當飛機在地面時，FCR被禁止。 ACQ（采集）光標 FCR（火控雷達）頁 FCR（火控雷達）電源開關 HUD（抬頭顯示器）

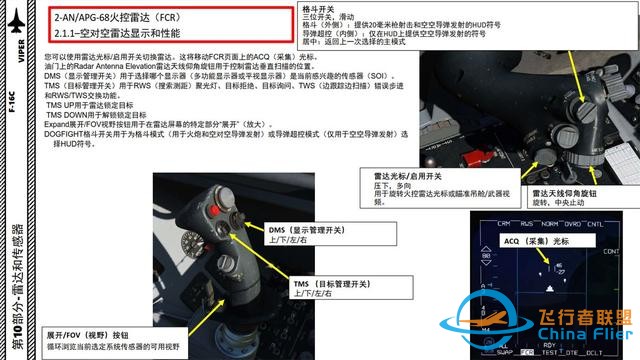

您可以使用雷達光標/啟用開關切換雷達。這將移動FCR頁面上的ACQ（采集）光標。 油門上的Radar Antenna Elevation雷達天線仰角旋鈕用于控制雷達垂直掃描的位置。 DMS（顯示管理開關）用于選擇哪個顯示器（多功能顯示器或平視顯示器）是當前感興趣的傳感器（SOI）。 TMS（目標管理開關）用于RWS（搜索測距）聚光燈、目標拒絕、目標詢問、TWS（邊跟蹤邊掃描）錯誤步進和RWS/TWS交換功能。 TMS UP用于雷達鎖定目標 TMS DOWN用于解鎖鎖定目標 Expand展開/FOV視野按鈕用于在雷達屏幕的特定部分“展開”（放大）。 DOGFIGHT格斗開關用于為格斗模式（用于火炮和空對空導彈發(fā)射）或導彈超控模式（僅用于空空導彈發(fā)射）選擇HUD符號。

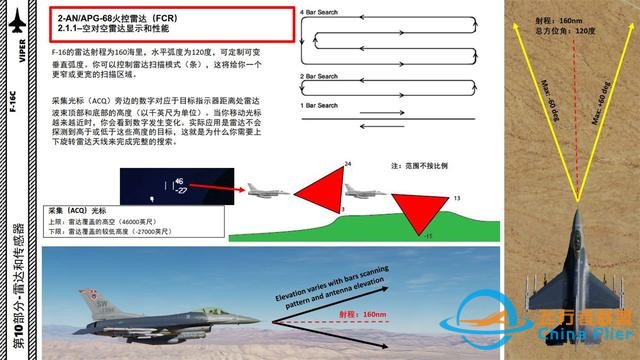

F-16的雷達射程為160海里，水平弧度為120度，可定制可變垂直弧度。你可以控制雷達掃描模式（條），這將給你一個更窄或更寬的掃描區(qū)域。 采集光標（ACQ）旁邊的數字對應于目標指示器距離處雷達波束頂部和底部的高度（以千英尺為單位）。當你移動光標越來越近時，你會看到數字發(fā)生變化。實際應用是雷達不會探測到高于或低于這些高度的目標，這就是為什么你需要上下旋轉雷達天線來完成完整的搜索。
采集（ACQ）光標 上限：雷達覆蓋的高空（46000英尺） 下限：雷達覆蓋的較低高度（-27000英尺） 天線仰角符號 雷達接觸 根據方位角和距離標度，我們可以推斷出接觸面在我們前方44海里，在我們右側15度處 |
